Durbin qanday ishlaydi
Dürbün optik qonunlar tamoyillari asosida ishlaydi, aniqrog'i yorug'likning turli xil muhitlar orqali o'tadigan xususiyatlari va xatti-harakatlaridan foydalanadi. Keling, durbin qanday ishlashini, durbinning asosiy qismlari nimadan iboratligini va ular qanday ishlashini ko'rish uchun bir-biridan ajratamiz?
Dürbün ishlash uchun uchta optik qismdan iborat:
Ko'zoynak yoki ko'z: proyeksiyalangan virtual tasvirga diqqatni qaratish va kattalashtirish
Prizmalar: tasvir yoʻnalishini toʻgʻrilash uchun – tasvirni vertikal va gorizontal ravishda aylantiring
Ob'ektiv ob'ektiv: tushayotgan yorug'likni to'playdi va uni fokus nuqtasiga to'playdi, odatda aberatsiyani qoplash uchun 2 yoki undan ortiq linzalardan iborat ob'ektiv tizimi
Dürbün qanday ishlashini oson tushuntirish

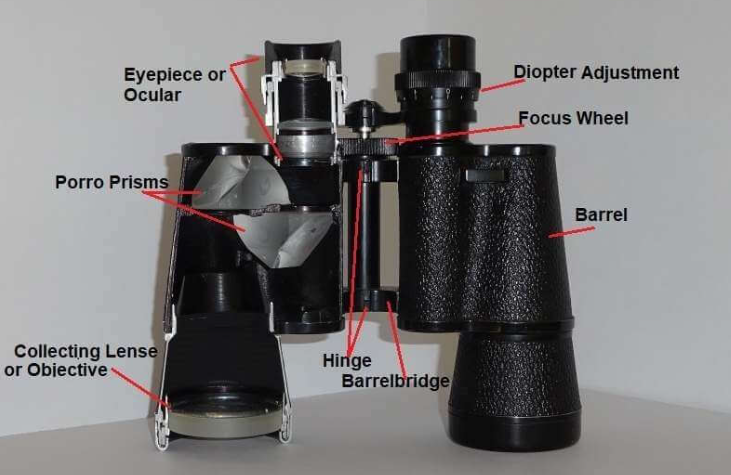

Durbinning qismlarini va ularning vazifalarini tushunish uchun durbinni ajratib olib, ichki qismini ko'rib chiqish yaxshiroqdir. Shunday qilib, siz alohida yig'ilishlarni ko'rishingiz va durbin qanday ishlashi haqida yaxshiroq tasavvurga ega bo'lishingiz mumkin. boroptik tizim va mexanik tizimqarash.
Dürbünning optik qismlari
Dürbün uzoq ob'ektni kattalashtirish va uni yaqinroq ko'rsatish uchun yorug'likni sindiruvchi va fokuslaydigan uchta optik birikmadan iborat. Ushbu uchta muhim komponent ob'ektiv linzalar, prizma tizimi va okulyardir. Keling, ularning funktsiyalarini va durbin qanday kattalashtirishini tushunish uchun ushbu qismlarni batafsil ko'rib chiqaylik.
Ob'ektiv ob'ektiv
Theob'ektivkattaligi bilanyig'ish linzalariqanday qarashingizga qarab durbinning old tomonida yoki pastki uchida joylashgan. Yig'ish linzalari qiziqish ob'ektiga qaratilgan, unurni tortadi.
qanchalik kattadiafragma- linzaning diametri qanchalik ko'p bo'lsa, durbin qanchalik yorug'lik to'plash kuchiga ega bo'lsa, tasvir shunchalik yorqinroq ko'rinadi. Shu sababli, ovchilar yoki yulduzlarni tomosha qilish ixlosmandlari katta linzali diametrli durbinlarni tanlaydilar. Yurish yoki vaqti-vaqti bilan foydalanish uchun juda mos bo'lgan engil ixcham durbin 25 mm atrofida diafragmaning ancha kichikroq bo'lishi mumkin. Diafragmaning o'lchami durbin reytingining ikkinchi sonida ifodalanadi, ya'ni. 8x42
Ob'ektiv ob'ektiv tomonidan yaratilgan virtual oraliq tasvir teskari va aks ettirilgan. Buni tuzatish uchun durbin ichida prizmalardan foydalaniladi.
Prizma tizimi
Durbinda prizmalar bo'lmasa, kuzatuvchi teskari tasvirni ko'radi. Prizmalar buni tuzatadi va durbin uzunligini biroz qisqartirishga yordam beradi.
Theprizmalartoj oynasidan tayyorlangan vatuzatuvchi nometall sifatida xizmat qiladi. Yorug'lik nurlari prizmalardan o'tayotganda, bir nechta aks ettirishlar ob'ektiv linzalar tomonidan proyeksiya qilingan teskari va teskari tasvirni aylantiradi, shuning uchun kuzatuvchi oddiy ko'rinadigan tasvirni ko'rishi mumkin.
Durbinda ishlatiladigan prizmalarning ikkita asosiy turi mavjud. Bu Porro prizmalari va turli xil tom prizmalari dizaynlari.
Porro prizmalar
Porro prizma durbinlarida ikkita prizma ishlatiladi, ular bir-biriga to'g'ri burchak ostida o'rnatiladi.
Yorug'lik nurlari ichki yuzalar tomonidan aks ettiriladi va bir prizmada yuqoridan pastga, ikkinchi prizmada esa chapdan o'ngga teskari bo'ladi.
Porro prizma tizimiga ega durbinlarning afzalligi shundaki, bu prizmalarni ishlab chiqarish ancha oson va arzonroq va ular yonma-yon o‘rnatilgani uchun kam joy talab etiladi.
Porro prizma durbinlari ko'pincha tom prizmali durbinlarga qaraganda qisqaroq tuzilishga ega.
Tomning prizmasi
Ushbu prizma tizimi odatda ikkita prizmadan iborat bo'lib, ulardan kamida bittasi tomning qirrasi shakliga ega.
Turli to'lqin uzunliklarining fazaviy siljishini qoplash va ranglarning chegaralanishini kamaytirish uchun prims shisha korpusining bir tomoni qoplangan bo'lishi kerak, bu tom prizmasini Porro prizmalariga qaraganda biroz qimmatroq qiladi.
Tom prizmalari durbinlarida tasvirni tuzatish Porronikiga qaraganda ancha murakkab nur yo'lidan borishi mumkin, ammo ob'ektiv ob'ektivdan teskari va aks ettirilgan tasvirni aylantirish natijasi bir xil bo'ladi.
Uyingizda prizmalari ancha nozik, ixcham qurilgan durbinlarni yaratishga imkon beradi. Bunday prizmali durbinlar Porro prizmali modellarga qaraganda biroz torroq va oqlanganroq, lekin odatda biroz qimmatroq, chunki yanada murakkab ishlab chiqarish talab etiladi.
Ko'zoynaklar
Theko'zoynaklar, deb ham ataladiko'z, durbinning old tomonida joylashgan bo'lib, biz kuzatish paytida to'g'ridan-to'g'ri qaraydigan ikkita linzadir.
Ko'z qopqog'i (ko'z bochkasidagi kauchuk kengaytmalar) ko'pincha ko'zning ko'zning ko'z o'lchamiga to'g'ri masofani saqlash va bezovta qiluvchi qiyshiq adashgan yorug'likdan himoya qilish uchun ishlatiladi.
Ko'zoynak odatda ikki yoki undan ortiq linzalardan iborat.
Agar durbin to'g'ri fokuslangan bo'lsa, u inson ko'ziga ob'ektiv linzalar va prizma tizimi tomonidan proyeksiya qilingan tasvirni ko'rish imkonini beradi.
Dürbünning mexanik qismlari
Diopterni sozlash
Ko'pchilik ikkala ko'zda ham bir xil kuchli ko'rish qobiliyatiga ega emas. Durbin orqali charchoqsiz kuzatish imkonini berish uchunturli ko'rish qobiliyati kompensatsiya qilinishi kerakshuning uchun ikkala ko'z ham diqqat markazida bo'lgan tasvirni ko'rishi mumkin.
Odatda, ko'z linzalari fokusini sozlash orqali dioptrik farqni qoplash uchun o'ng ko'zoynakni nozik sozlash mumkin.
Sozlash uchun o‘ng ko‘zingizni yuming va chap ko‘z yordamida ob’ektga (dioptri kompensatsiyasisiz okulyar) diqqat markazida fokuslash g‘ildiragini tasvir aniq va ravshan bo‘lguncha aylantiring. Keyin dioptrini sozlash yordamida ikkinchi okulyarning aniqligini yaxshi sozlang.
Fokus g'ildiragi
Turli masofalardagi ob'ektlarni ko'rishda aniq va aniq tasvirni olish uchun doimo durbinning fokusini sozlash kerak. Fokus tugmasi (yoki fokus g'ildiragi) burilsa, ko'zoynaklar (yoki faqat bitta ko'zoynak linzalari) tashqariga chiqariladi yoki tortiladi, shuning uchun okulyarlarning fokus nuqtasi ob'ektiv linzalarining markazlashtirilgan nuqtasi bilan birlashadi.
Menteşeli barrel-ko'prik
Dürbün oddiygina ikkita teleskop bo'lib, ular yonma-yon o'rnatiladi. Kuzatuvchi ularni bir vaqtning o'zida ko'rishi uchun ular bir xil yo'nalishga ishora qilishlari kerak. Barrel-ko'prik ushlab turadidürbün bochkalari parallel ravishda hizalanadibir-biriga, shuning uchun optik o'q parallel bo'ladi (yorug'lik nurikollimatsiya qilingan).
Ko'prikni birlashtiradigan menteşalar ko'zoynaklar masofasini tomoshabinning individual ko'z masofasiga moslashtirishga imkon beradi.
Barrel yoki quvur
Barrel barcha optik qismlarni bir-biriga bog'lab turadigan korpusdir. Korpus optik qismlarni himoya qiladi va ularni barqaror holatda ushlab turadi, shuning uchun ular mexanik zarba yoki tushib ketganda siljimaydi.
Ko'pgina yaxshi durbinlarda suv va namlikni saqlaydigan O-ring muhrlari mavjud. Ko'pgina yuqori baholi modellarda suv ostida bo'lganda ham suvga chidamliligini ta'minlash uchun ichki qism ham inert gaz bilan to'ldiriladi.
Porro prizma durbinidagi yorug'lik yo'li
Prizmalar tasvirni qanday aylantiradi
Ko'rilgan ob'ektdagi rasm gorizontal va vertikal ravishda teskari ko'rinadi
Birinchi prizma tasvirni vertikal ravishda aylantiradi
Ikkinchi prizma tasvirni gorizontal ravishda aylantiradi
Ob'ektivning fokus uzunligi oxirida kichik rasm proyeksiyalanadi
Okulyar tasvirni kattalashtiradi va uni ko'zga taqdim etadi
Tasvir qanday diqqat markaziga tushadi
Tomoshabinga diqqatli va aniq tasvirni taqdim etish uchun ko'z linzalarining markazlashtirilgan nuqtasi ob'ektiv linzaning markazlashtirilgan nuqtasi bilan birlashishi kerak.
Binokulyar kattalashtirishni qanday hisoblash mumkin
"Quvvat" deb ham ataladigan durbinni kattalashtirish muhim reyting omili bo'lib, asbobdan maqsadli foydalanish to'g'risida qaror qabul qilishga yordam beradi. Bu yalang ko'z bilan ko'rish bilan solishtirganda durbin orqali ko'rilganda tasvir necha marta kattalashganligini ko'rsatadi.
Kattalashtirish raqami linzalarning fokus uzunligi va okulyar fokus uzunligining koeffitsientidir. Yuqoridagi misolda shunday bo'ladi240 / 24 = 10
Binokulyar kattalashtirish binokulyar reytingning birinchi raqamida ifodalanadi, ya'ni.8x42
Eng mashhur kattalashtirish omillari 8x va 10x. 10 marta kattalashtirishda 100 metr uzoqlikdagi ob'ektlar 10 metr uzoqlikda bo'lgandek ko'rinadi.
Xulosa durbin qismlari va ularning vazifasi
Qiziq, durbin qanday ishlaydi va ular asosan uchta optik qismdan iborat oddiy joylashuvdan qanday qilib birlashtiriladi: ko'zoynak, prizmalar va ob'ektiv linzalar.
TheOb'ektiv ob'ektivdurbinning old uchidagi katta ob'ektiv bo'lib, u ko'rilgan ob'ektga qaraydi. Ob'ektiv linzaning diametri deyiladidiafragma.Ob'ektivning o'lchami o'lchamlari (aniqlik) va qancha yorug'lik to'planishi mumkinligini aniqlaydi. Ob'ektivdan olingan tasvir aks ettiriladi va teskari bo'ladi.
Prizmalartasvirni tuzatish uchun ishlatiladi. Teskari tasvirning yorug'lik nurlari prizmalardan o'tganda, ular prizmaning ichki yuzalarini aks ettiradi va normal, haqiqiy ko'rinadigan tasvir sifatida chiqadi. Prizma turlari Porro prizmalari va tom prizmalaridir.
TheKo'zoynakyoki ko'z - bu foydalanuvchi ko'rib chiqadigan qism. Ob'ektiv linzalar to'plagan va fokus uzunligi oxirida proyeksiya qilgan tasvir okulyar tomonidan kattalashtiriladi va tomoshabinning ko'ziga taqdim etiladi.
